В статье «Шиномонтажное оборудование Hofmann (Хофманн) – бизнес в три руки» мы подробно рассказали о необходимости использования при работе с низкопрофильными шинами и свойствами безопасности вспомогательного пневматического устройства для шиномонтажных станков Easymont Pro ("Третья рука"). Для корректной работы с устройством необходимо строго следовать данному руководству, это обеспечит безотказную работу шиномонтажного станка Hofmann на протяжении долгого времени.
Содержание:
- Демонтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro
- Монтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro
I. Демонтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro

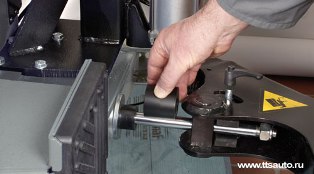

В зависимости от ширины диска установите на направляющую отжимной лопаты пластиковую вставку:
Таблица №1. Соотношение ширины диска и вставки
 | № п/п
| Ширина диска, дюйм
| Вставка
|
| 1
| 5“
| Не требуется
|
| 2
| 6“/7“
| 20 мм
|
| 3
| 8“/9“
| 50 мм
|
| 4
| 9“/10“
| 70 мм
|
| 5
| 10“/12“
| 90 мм (70+20 мм)
|
| 6
| 12“/17“
| 120 мм (70+50 мм)
|
Пластиковые вставки идут в комплекте к шиномонтажным станкам Hofmann Monty --- Plust.
- Плавным нажатием на педаль отожмите шину от диска, проворачивая ее вдоль своей оси несколько раз
- Аккуратно зажмите диск на шиномонтажном столе, используя для алюминиевых ободьев пластиковые насадки на зажимные кулачки
- С помощью прижима борта шины треугольной формы придавите шину к зажимным кулачкам и зажмите колесо

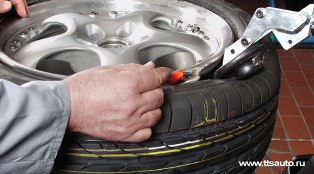

- Верхнюю боковую часть шины смажьте монтажной пастой
 |
| Идет в комплекте к шиномонтажным станкам Hofmann Monty --- Plus, в комплект поставки которых входит Plus-Kit.
|
№2 Демонтаж верхнего борта шины
- С помощью пластикового отжимного диска прижмите борт шины вниз (Идет в комплекте к шиномонтажным станкам Hofmann Monty --- Plus)
- С помощью прижима треугольной формы придавите борт шины вниз. Между ободом и шиной должен образоваться зазор
- Установите на закраину обода против монтажной головки пластиковую защитную накладку для шины
 |
| Входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus
|
- Установите монтажную головку в рабочее положение, а монтажную лопатку на пластиковую накладку между закраиной обода и бортом шины
 |
| Входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus
|
- Вращайте колесо назад до тех пор пока монтажная лопатка не окажется на монтажном пальце; при этом вентиль должен находится примерно в 10 см правее монтажной головки

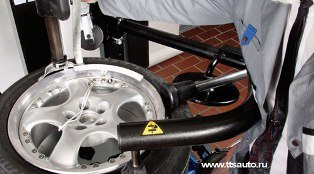

- Установите штангу с коническим роликом, одновременно вдавливая боковину шины прижимом борта шины в монтажный ручей
|
| Входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus
|
- Установите прижим на боковину шины в положение на 6 часов и вдавите борт шины в монтажный ручей

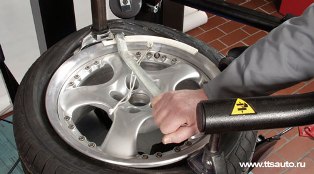

- Осторожно поднимите борт шины с помощью монтажной лопатки на монтажную головку; при этом используйте прижим, вдавливая борт шины в местах, расположенных на 3, 6 и 9 часов

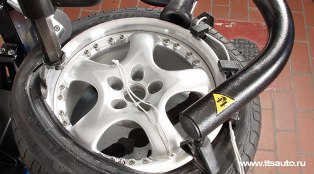

- Начните демонтаж верхнего борта шины, вращая при этом колесо по часовой стрелке до полного отрыва верхнего борта
№3. Демонтаж нижнего борта шины
- Установите вентиль примерно на 10 см правее монтажной головки, а защитную накладку для шины под монтажной головкой

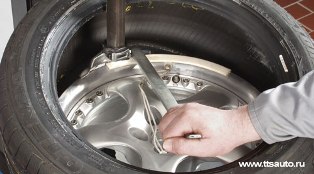

- Поднимите нижний борт шины с помощью монтажной лопатки через закраину обода на монтажную головку
- Начните демонтаж нижнего борта шины, вращая при этом колесо по часовой стрелке до полного высвобождения нижнего борта шины
II. Монтаж шин на шиномонтажном станке Hofmann с использованием Easymont Pro
№1 Крепление обода
- Зажмите обод. Используйте защитные накладки для зажимных кулачков для алюминиевых дисков

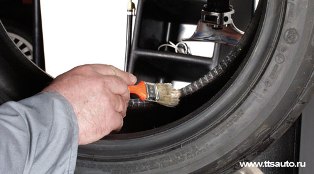

- Смажьте монтажной пастой боковину шины, ее борт, а также внутреннюю часть борта
№2. Монтаж нижнего борта шины

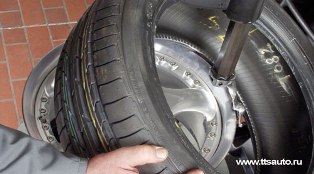

- Установите шину на обод, учитывая при этом направление вращения шины
- Убедитесь в том, что вентиль находится напротив монтажной головки

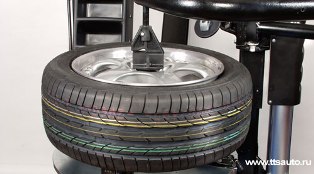

- Установите монтажную головку в рабочее положение
- Смонтируйте нижний борт шины с помощью монтажной головки
№3. Монтаж верхнего борта шины
- Вращайте шину с ободом, пока вентиль не займет положение «на 5 часов»

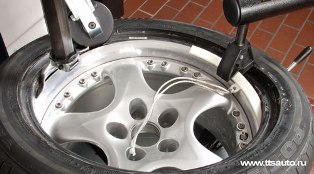

- Для облегчения процесса монтажа установите отжимной пластиковый ролик у монтажной головки на расстоянии 5-10 мм от закраины обода
- Защитную пластиковую накладку для шин насадите на закраину обода на траектории демонтажа
- На пластиковую накладку зафиксируйте прижим борта шины треугольной формы
- При необходимости установите конический ролик в положение «на 3 часа» между монтажной головкой и прижимом борта шины
- Начните монтаж, вращая при этом колесо, пока вентиль не займет положение «на 7 часов»
- Элементы прижима борта шины (МВР 6) равномерно зафиксируйте между монтажной головкой и треугольным прижимом борта шины. Если применяете конический ролик, то элементы МВР 6 необходимо установить между коническим роликом и треугольным прижимом
 |
| Прижим борта шины МВР 6 входит в комплект поставки шиномонтажных станков Hofmann Monty --- Plus
|
- Продолжайте монтаж, постепенно уменьшая усилие прижима и ослабляя давление на борт шины
- Как только вентиль займет положение «на 9 часов», удалите прижим борта шины
- Завершите операцию, отведя треугольный прижим и пластиковый отжимной ролик вверх, а монтажную головку отклонив назад.
Накачайте шину. Варианты станков с индексом GP для этой цели укомплектованы устройством «взрывной накачки».
Обращаем Ваше внимание - производитель вправе внести технические изменения в комплектацию шиномонтажного оборудования.
